Eine Wendeschützkombination LC2D besteht aus zwei TeSys-D-Schützen LC1D gleicher Größe, die mechanisch verriegelt und auf der Leistungsseite ab Werk verbunden sind – fertig für den Rechts-Links-Lauf von Drehstrommotoren an Toren, Hebezeugen, Vorschüben und Förderanlagen. Die Baureihe deckt 9 bis 150 A (4 bis 75 kW) ab; vierpolige Ausführungen LC2DT schalten AC-1-Lasten. Wählen Sie Strom und Spulenspannung – der Finder zeigt die fertige Kombination mit Preis und Lieferzeit.
Klicken Sie die Werte an – die Liste zeigt sofort die passenden Artikelnummern. Nochmal klicken hebt die Auswahl auf.
Was eine Wendeschützkombination enthält, wie die Nummer aufgebaut ist und wann sich der Selbstbau aus zwei LC1D lohnt.

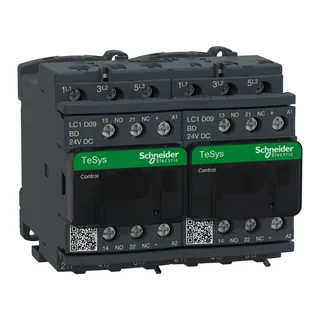

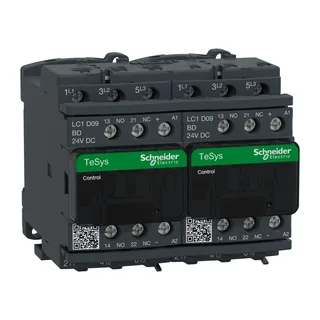

LC2D + Bemessungsstrom + Spulencode: LC2D09BD ist die Kombination aus zwei 9-A-Schützen (4 kW) mit 24-V-DC-Spulen, LC2D25P7 schaltet 25 A (11 kW) mit 230-V-AC-Spulen. Der Spulencode ist derselbe wie bei LC1D: Spannungsbuchstabe (B 24 V, E 48 V, F 110 V, P 230 V, V 400 V) plus 7 für Wechselspannung oder D für Gleichspannung; BNE und KUE sind Weitbereichsspulen 24–60 V bzw. 100–250 V AC/DC.

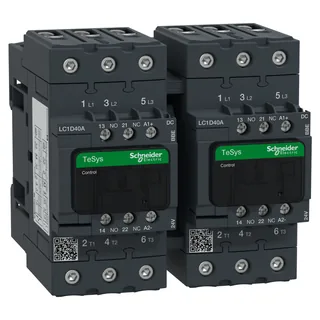

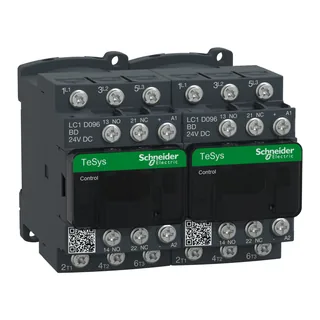

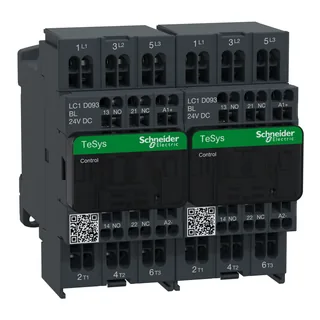

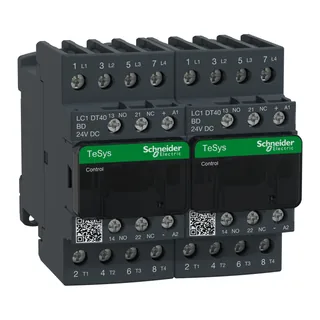

Ein A vor dem Spulencode (LC2D40AF7) kennzeichnet die aktuelle Bauform der Größen ab 40 A; eine 3 (LC2D093BD) steht für Federzugklemmen, eine 6 für Ringkabelschuhanschluss. LC2DT bezeichnet die 4-polige Kombination für AC-1-Lasten, zum Beispiel LC2DT40E7 für 40 A.
Die LC2D bringt die mechanische Verriegelung LAD9R1 und die Leistungsverdrahtung zwischen beiden Schützen bereits mit; der Phasentausch für die Drehrichtungsumkehr ist eingebaut. Das spart Montagezeit und vermeidet Verdrahtungsfehler. Zwei einzelne LC1D plus Verriegelungsset sind nur sinnvoll, wenn die Schütze räumlich getrennt sitzen müssen oder bereits vorhanden sind.
Die elektrische Verriegelung über die Öffner der Hilfskontakte muss in der Steuerung ergänzt werden; die integrierten Hilfskontakte (1 Schließer + 1 Öffner je Schütz) stehen dafür zur Verfügung. Das Überlastrelais LRD wird an das Schütz der Kombination gesteckt, der Kurzschlussschutz kommt vom vorgeschalteten Motorschutzschalter GV2/GV3 oder Leistungsschalter.

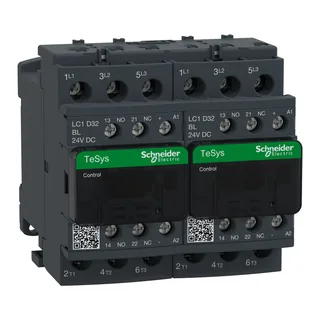

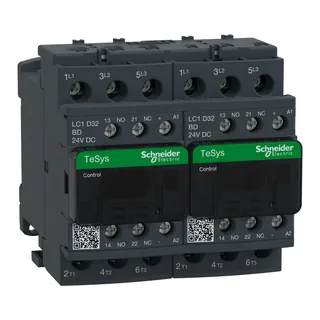

Maßgeblich ist der Motornennstrom in AC-3 bei 400 V: 9 A bis 4 kW, 12 A bis 5,5 kW, 18 A bis 7,5 kW, 25 A bis 11 kW, 32 A bis 15 kW, 38 A bis 18,5 kW, 50 A bis 22 kW, 65 A bis 30 kW, 80 A bis 37 kW, 95 A bis 45 kW, 115 A bis 55 kW, 150 A bis 75 kW. Bei Reversierbetrieb mit häufigem Umschalten unter Last (AC-4) eine Stufe größer wählen, da jedes Gegenstrombremsen das Schütz stärker belastet als ein normaler Anlauf.
Nein. Leistungsseite und mechanische Verriegelung sind ab Werk fertig, die Steuerverdrahtung inklusive der gegenseitigen elektrischen Verriegelung über die Öffner wird vor Ort ausgeführt.
Ja, mit dem Verriegelungsset LAD9R1 (bis 38 A) bzw. LAD9R3 und der Leistungsverdrahtung LAD9V2/LAD9V5 lassen sich zwei gleiche LC1D zur Wendeschützkombination aufbauen.
In Anlagen mit SPS 24 V DC (BD), bei direkter Steuerung aus dem Netz 230 V AC (P7). Beide Schütze einer Kombination haben immer dieselbe Spule.
Rufen Sie uns an oder nutzen Sie den Anfragekorb: Wir beschaffen auch Artikelnummern, die noch nicht im Shop stehen, und nennen Preis und Lieferzeit in der Regel am selben Werktag.
Wir beschaffen auch Varianten, die noch nicht gelistet sind, und kalkulieren Projektmengen – Antwort in der Regel am selben Werktag.
