Der Standard im Schaltschrankbau: TeSys D schaltet Motoren von 4 bis 75 kW (9–150 A, AC-3), 3- oder 4-polig, mit AC-, DC- oder Weitbereichsspule. Wählen Sie unten Strom und Spulenspannung – Sie erhalten die passende Artikelnummer mit Preis und Lieferzeit und legen sie direkt in den Warenkorb.
Klicken Sie die Werte an – die Liste zeigt sofort die passenden Artikelnummern. Nochmal klicken hebt die Auswahl auf.
Aufbau der Artikelnummer, Zuordnung zur Motorleistung und Wahl der Spulenspannung – kompakt erklärt.
LC1D + Bemessungsstrom + Spulencode: LC1D09BD ist ein 3-poliges Schütz für 9 A (4 kW bei 400 V) mit 24-V-DC-Spule, LC1D25P7 schaltet 25 A (11 kW) mit 230-V-AC-Spule. Der Spulencode besteht aus dem Spannungsbuchstaben (B = 24 V, E = 48 V, F = 110 V, P = 230 V, V = 400 V) und der Art: 7 = Wechselspannung 50/60 Hz, D = Gleichspannung, L = Gleichspannung sparsam. Weitbereichsspulen heißen BNE (24–60 V AC/DC) und KUE (100–250 V AC/DC).

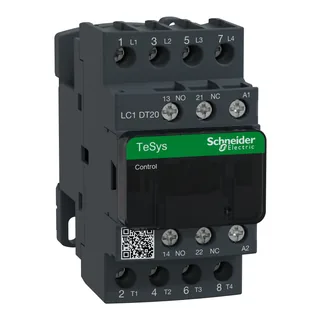

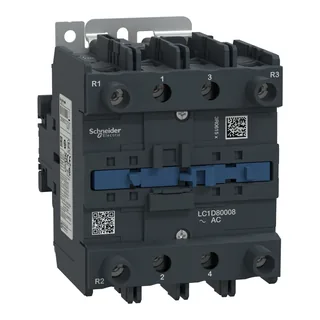

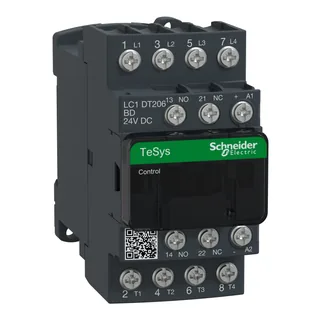

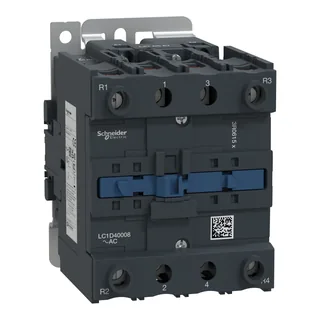

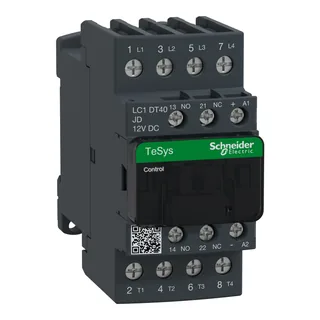

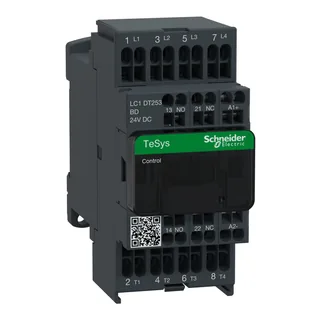

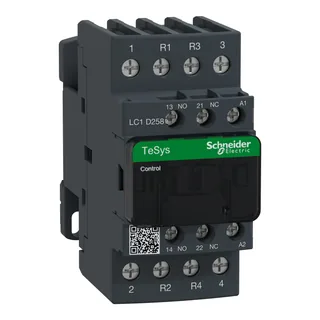

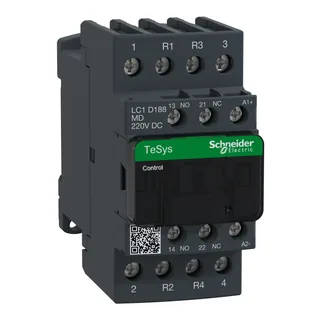

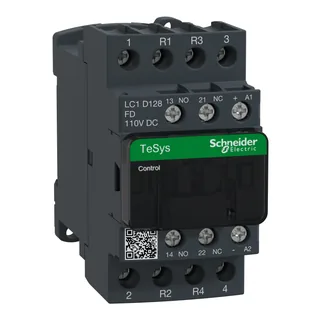

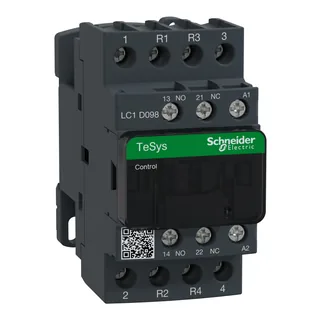

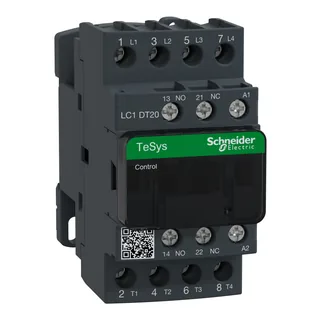

Ein T nach LC1D (LC1DT25…) kennzeichnet die 4-polige Ausführung mit vier Schließern für AC-1-Lasten; eine 8 vor dem Spulencode (LC1D258…) steht für 2 Schließer + 2 Öffner. Eine 3 (LC1D093…) bedeutet Federzugklemmen statt Schraubanschluss, eine 6 Ringkabelschuh-Anschluss.

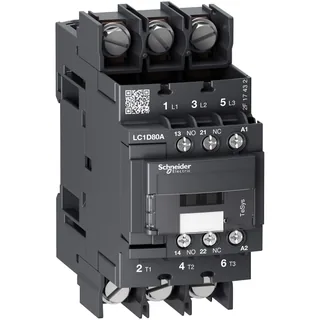

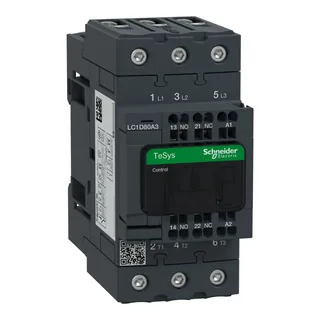

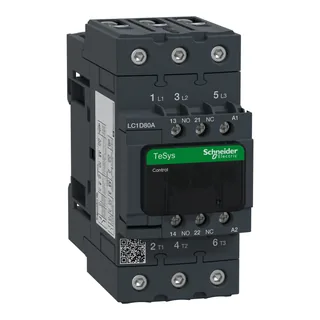

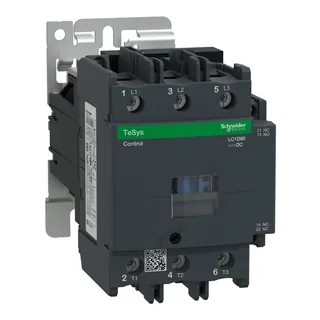

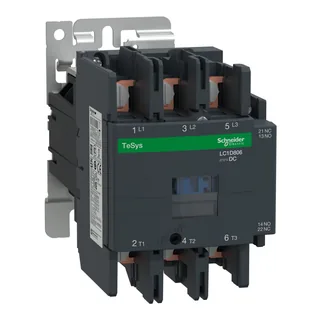

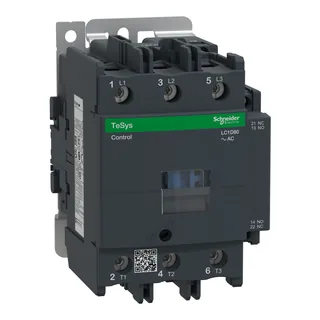

Die Baugröße richtet sich nach dem Motornennstrom in der Gebrauchskategorie AC-3 bei 400 V: 9 A bis 4 kW, 12 A bis 5,5 kW, 18 A bis 7,5 kW, 25 A bis 11 kW, 32 A bis 15 kW, 38 A bis 18,5 kW, 50 A bis 22 kW, 65 A bis 30 kW, 80 A bis 37 kW, 95 A bis 45 kW, 115 A bis 55 kW, 150 A bis 75 kW. Bei häufigem Schalten, hoher Umgebungstemperatur oder Schwerbetrieb (AC-4) eine Stufe größer wählen.
Zum Motorabzweig gehören der passende Motorschutzschalter (TeSys GV2ME für Schütze bis 32 A, GV3P bis 65 A) oder ein thermisches Überlastrelais LRD, das direkt an das Schütz gesteckt wird. Hilfsschalterblöcke LADN, Entstörmodule LAD4 und mechanische Verriegelungen LAD9 ergänzen Wende- und Stern-Dreieck-Kombinationen.

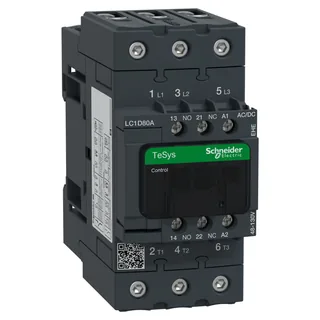

24 V DC (BD) ist der Standard in Anlagen mit SPS-Ausgängen und Netzteil, 230 V AC (P7) für einfache Steuerungen ohne Steuertrafo, 400 V AC (V7) wenn direkt aus dem Netz gesteuert wird. Die sparsamen DC-Spulen (BL) benötigen nur etwa 2,4 W und lassen sich direkt von SPS-Ausgängen schalten; die Weitbereichsspulen BNE und KUE decken mehrere Spannungen ab und reduzieren die Lagerhaltung.
Die Schütze LC1D09 bis LC1D150 haben einen integrierten Schließer und einen Öffner als Hilfskontakte. Weitere Hilfskontakte werden mit LADN-Blöcken frontseitig oder seitlich aufgesteckt.
Nur wenn die Steuerspannung passt: BD ist 24 V Gleichspannung, B7 24 V Wechselspannung. Baugröße, Anschlüsse und Hilfskontakte sind identisch, nur die Spule unterscheidet sich.
Ja. Jede Karte zeigt die vollständige Schneider-Electric-Artikelnummer; GTIN, Datenblatt, Preis und Lieferzeit stehen auf der Produktseite. Prüfen Sie beim Ersatz immer die komplette Referenz einschließlich Spulencode.
Die Lieferzeit unterscheidet sich je Artikelnummer und steht auf jeder Karte und auf der Produktseite. Gängige Spulenspannungen wie 24 V DC und 230 V AC sind häufig kurzfristig verfügbar.
Wir beschaffen auch Varianten, die noch nicht gelistet sind, und kalkulieren Projektmengen – Antwort in der Regel am selben Werktag.
